一、寬流道板式換熱器的結構
該換熱器的結構多種多樣，不僅工藝組合多種多樣，而且可以根據工藝條件的要求設計殼體結構，通過折流板改變流體方向，以達到理想的傳熱效果。

    二、寬流道焊接板式換熱器的組成

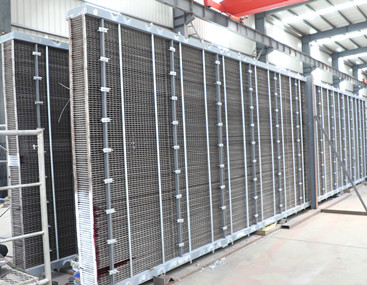

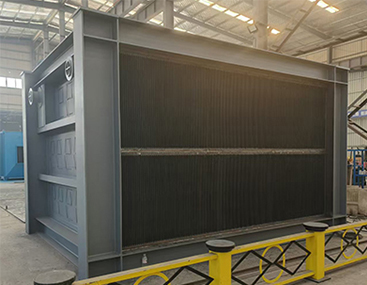

    該板換由換熱芯、殼體、壓板、支承板、擋板、端板、法蘭、夾緊螺柱、支架等部件組成。寬流道換熱器的金屬板幾乎整個表面都用于換熱，因此可以充分利用所用的金屬材料。它的設計無流動死區，在低壓降下能提供非?？焖俚膿Q熱能力，從而達到非常小的溫差傳熱要求。
    板的布置在管流側形成橢圓形管道，在板側形成S形通道。板的波紋深度可根據需要調節，以滿足大流量、低壓降或流體中顆粒大的要求。

    三、寬通道換熱器的特征
    板材采用分段壓制工藝壓制成型，板材采用電阻縫焊焊接，外邊緣采用氬弧焊機器人焊接，板材采用自動焊機焊接，所有板材焊接在殼體內。建議使用化學清洗方法清洗轉輪。
    既有板式換熱器傳熱效率高、結構緊湊的優點，又有管殼式換熱器耐高壓耐高溫的特點。
    在一些特殊的換熱過程中，是替代管殼式換熱器的理想設備。
    四、寬流道換熱器適用行業
    適用于輕、重工業、化工等企業處理含有大量固體顆粒、纖維懸浮物以及粘稠狀流體等特殊工藝介質的加熱或冷卻。

    五、寬流道板式換熱器的運行形式
    兩種介質在通道內的流動方式是錯流和折流相結合，但兩種流體可以在兩側實現復雜的多通排列。
